Защита кислородной станции и баллонов больницы от дронов в Ростове-на-Дону
Кислородная станция и площадка баллонов в больнице — объект повышенной опасности: попадание дрона грозит детонацией и пожаром в зоне, от которой зависит жизнеобеспечение пациентов. Для защиты медучреждений в Ростове-на-Дону МелданаСБ — производитель ЗАСЛОН — возводит ЗОК по СП 542 с покрытием кислородной площадки 360° и безопасным отступом.
Чем опасны дроны для кислородного хозяйства больницы
- Попадание БПЛА в кислородные баки или баллоны — детонация и пожар
- Остановка подачи кислорода в отделения реанимации
- Угроза персоналу и пациентам в прилегающих корпусах
- Объекты здравоохранения подлежат защите по ПП № 8
| Документ | Что требует |
|---|---|
| ПП РФ № 8 (2017) | Антитеррористическая защищённость объектов Минздрава: категорирование, паспорт безопасности. |
| ПП РФ № 258 (2024) | Защита промышленной инфраструктуры (кислородные станции, ДГУ) от БПЛА — обнаружение и пассивная защита. |
| СП 542.1325800.2024 | Проектирование защитных ограждающих конструкций от БПЛА. |
Кислородная станция и баллоны — объект повышенной опасности (риск детонации): требуется безопасный отступ ЗОК.
Решение: покрытие площадки 360° с отступом

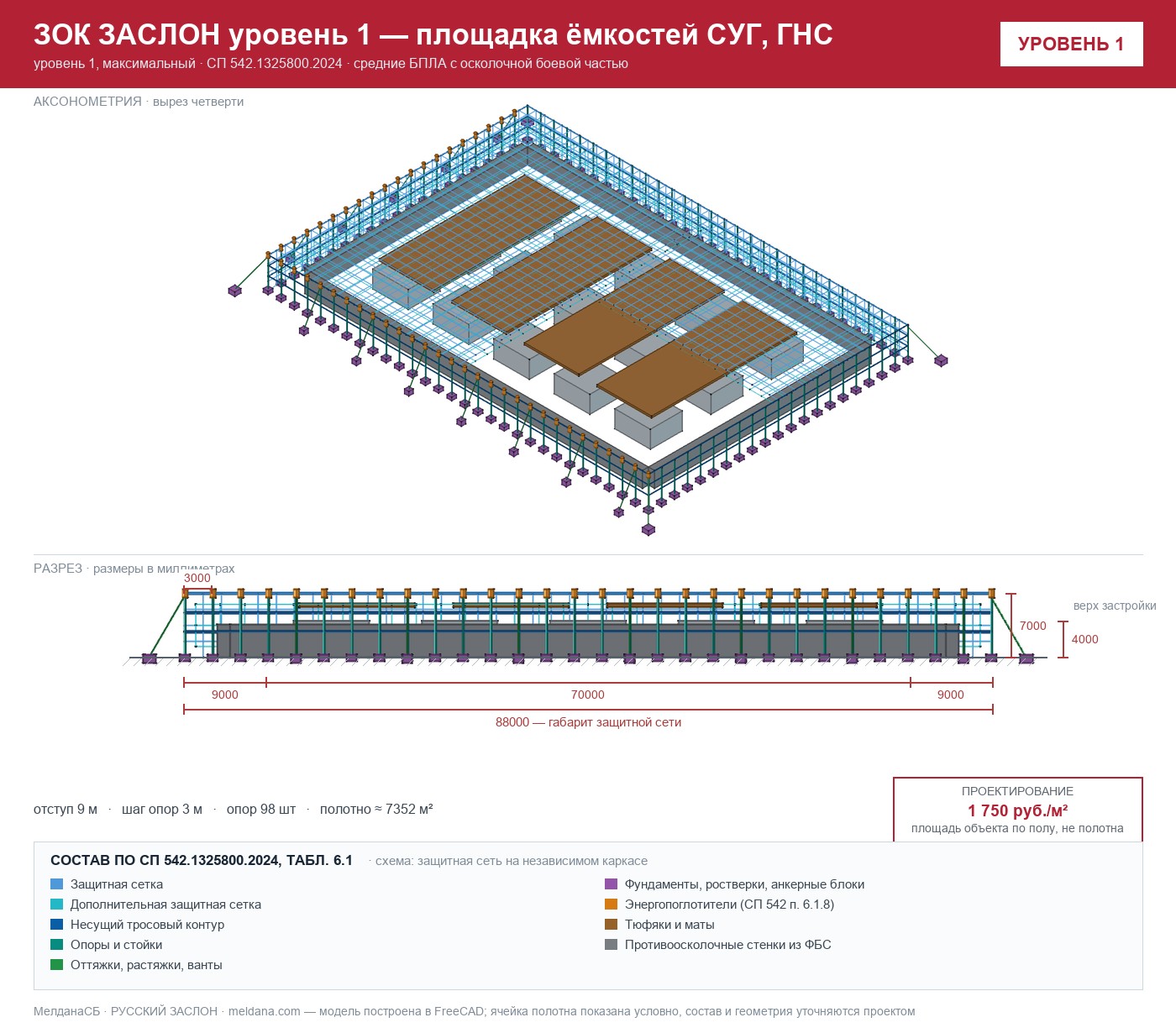

Кислородная станция, газгольдер или площадка баллонов закрывается улавливающей сетью сверху и со всех сторон. Конструкция независимая, на собственных опорах, с увеличенным отступом (от 5 м) — чтобы при детонации ударная волна не достигла ёмкостей. Опоры высотой до 9 м по периметру площадки, сетка с антипиреном. Уровень защиты — 1–2 по модели угрозы.
Из чего состоит ЗОК ЗАСЛОН
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|

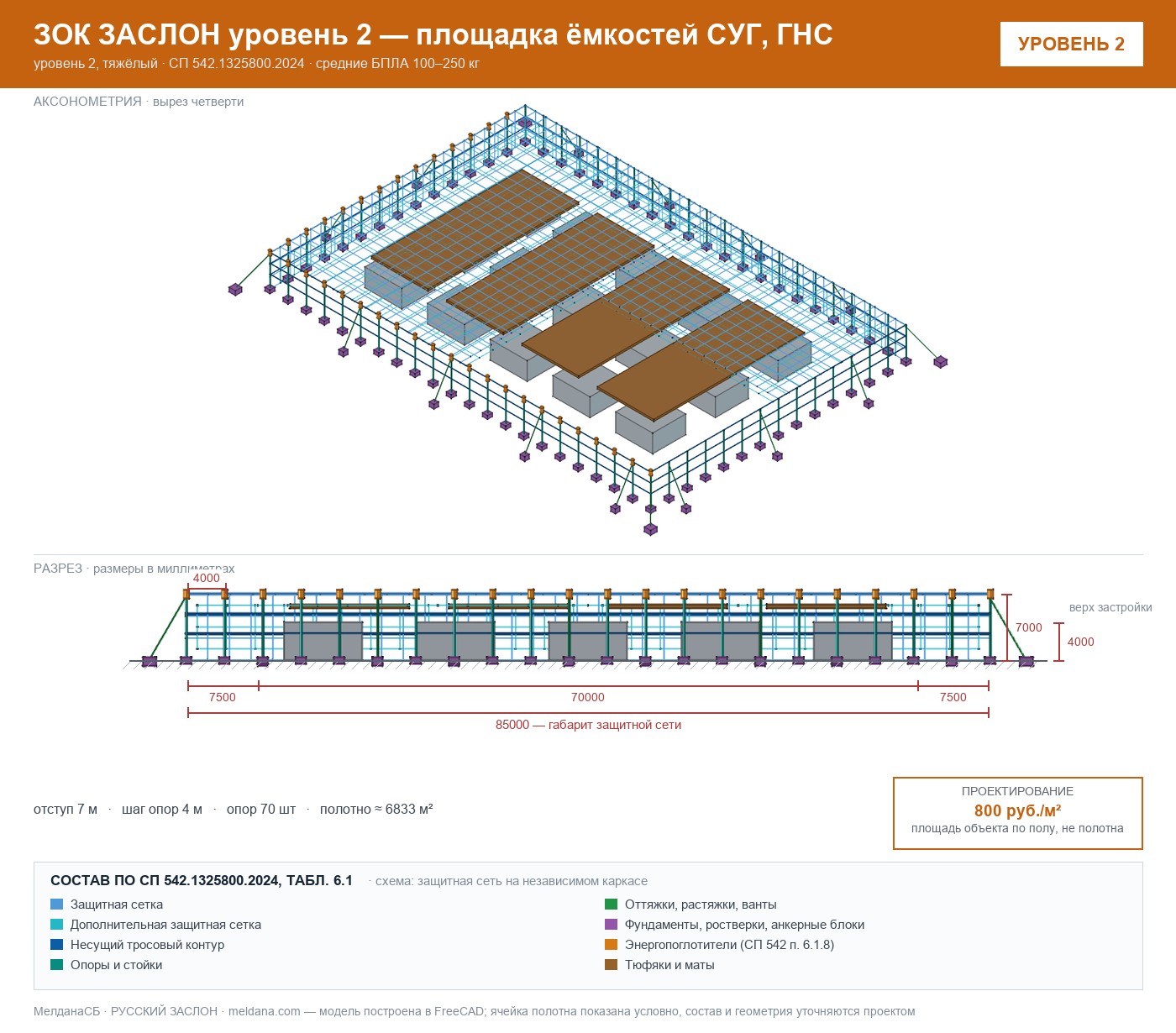

| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |

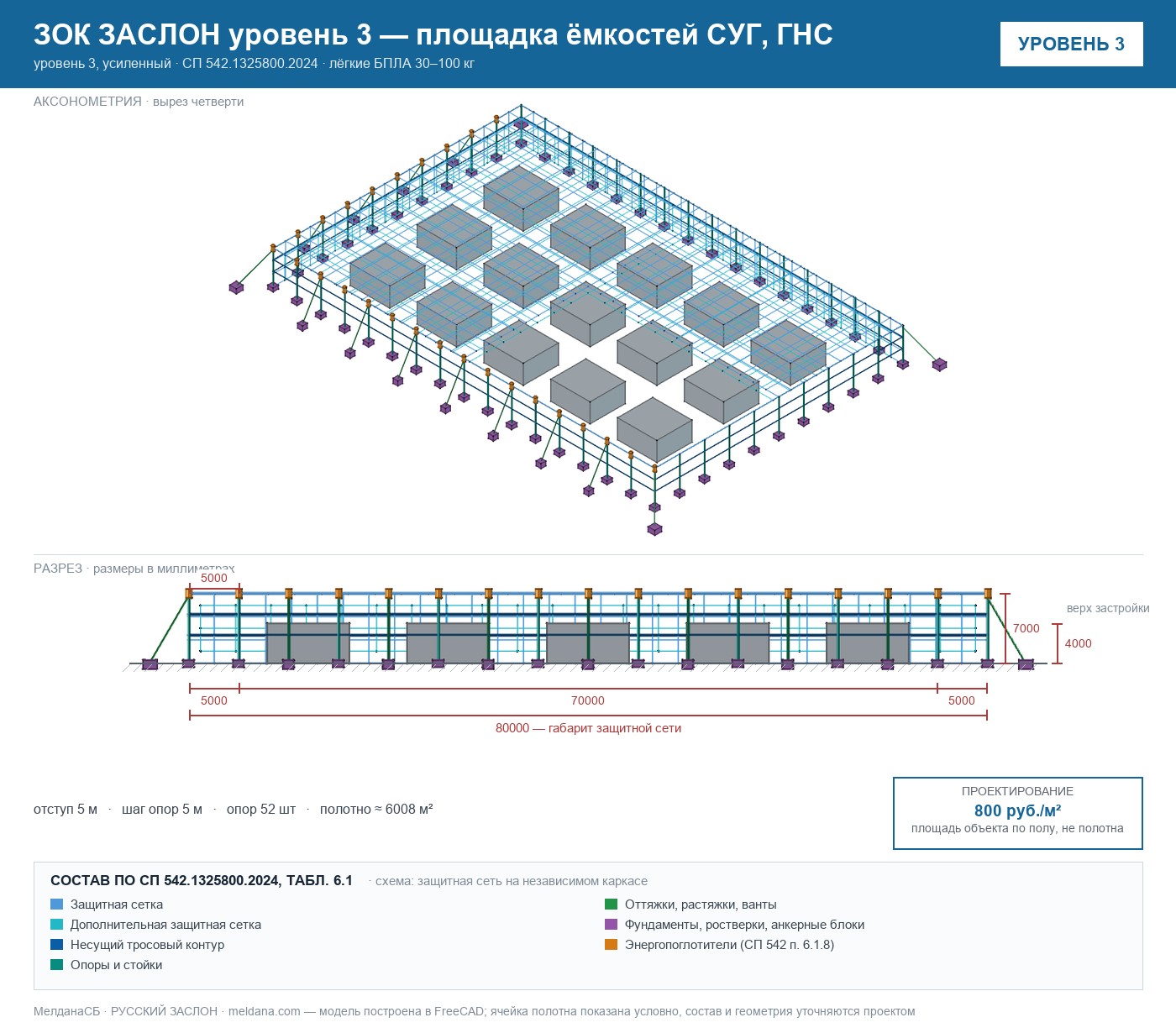

Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Кейс: кислородные баки больницы

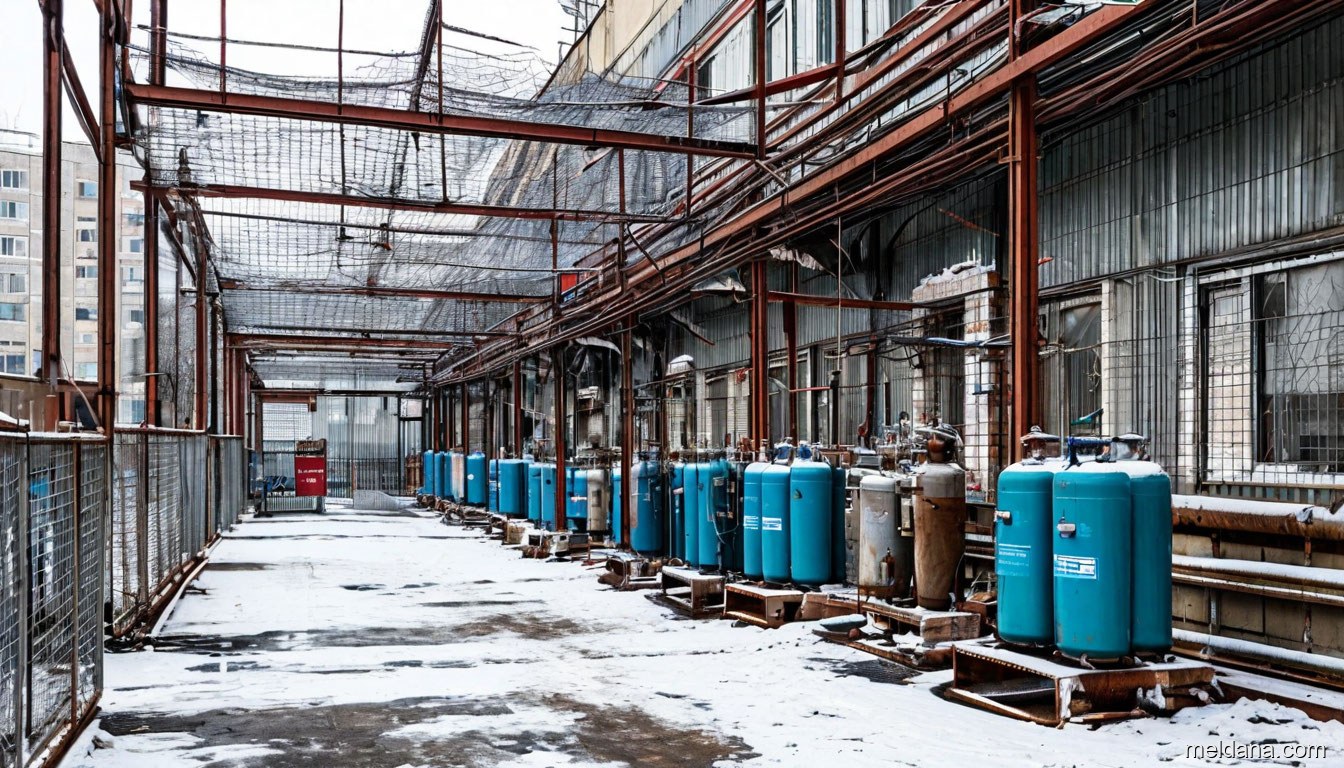

Типовой проект — защита площадки кислородных баков размером порядка 17×7 м: независимая ЗОК с покрытием 360°, опоры 9 м, отступ от баков 5 м (безопасное расстояние при детонации), улавливающая сетка с антипиреном. Проект по СП 542, монтаж без остановки подачи кислорода, с натурными испытаниями. Решение применимо к станциям, газгольдерам и площадкам баллонов.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
Стоимость
Зависит от размеров площадки, высоты опор и класса угрозы. Ориентир для площадки кислородных баков — несколько млн ₽ под ключ. Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО. Точный расчёт — после обследования.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
