Диэлектрические ЗОК ЗАСЛОН-Д для энергообъектов в Ростове-на-Дону — защита ПС, ОРУ и трансформаторов от БПЛА
На энергообъекте под высоким напряжением обычная стальная антидроновая сетка опасна: токопроводящая конструкция в зоне ОРУ создаёт риск перекрытия, наводок и поражения персонала. МелданаСБ выпускает ЗАСЛОН-Д — собственную линейку диэлектрических защитных ограждающих конструкций для энергетики: полностью неметаллическую защиту ПС, ОРУ и трансформаторов от БПЛА в Ростове-на-Дону по СП 542 и с учётом ПУЭ.
Почему металлическая сетка не годится для энергообъекта
- Токопроводящая сетка в зоне высокого напряжения — риск перекрытия и короткого замыкания
- Металлический каркас создаёт электромагнитные наводки на оборудование ПС и ОРУ
- Опасность поражения электротоком персонала при обслуживании конструкции вблизи токоведущих частей
- Заземление и развязка металлической ЗОК на действующем ОРУ — сложная и дорогая задача
| Документ | Что требует |
|---|---|
| ФЗ-256 «О безопасности объектов ТЭК» | Категорированию подлежат все объекты ТЭК. Статья 6.1 (с 05.01.2024) закрепляет право пресекать функционирование БПЛА на объекте. |
| ПП РФ № 1046 (03.08.2024) | Требования к безопасности и антитеррористической защищённости объектов ТЭК: инженерно-технические и специальные средства обнаружения и пресечения БПЛА, физзащита по категориям. |
| СП 542.1325800.2024 | Свод правил на проектирование защитных ограждающих конструкций от БПЛА — обязательная нормативная база для расчёта ЗОК. |
За нарушение требований антитеррористической защищённости объектов введена ответственность вплоть до уголовной (ст. 217¹ УК РФ).

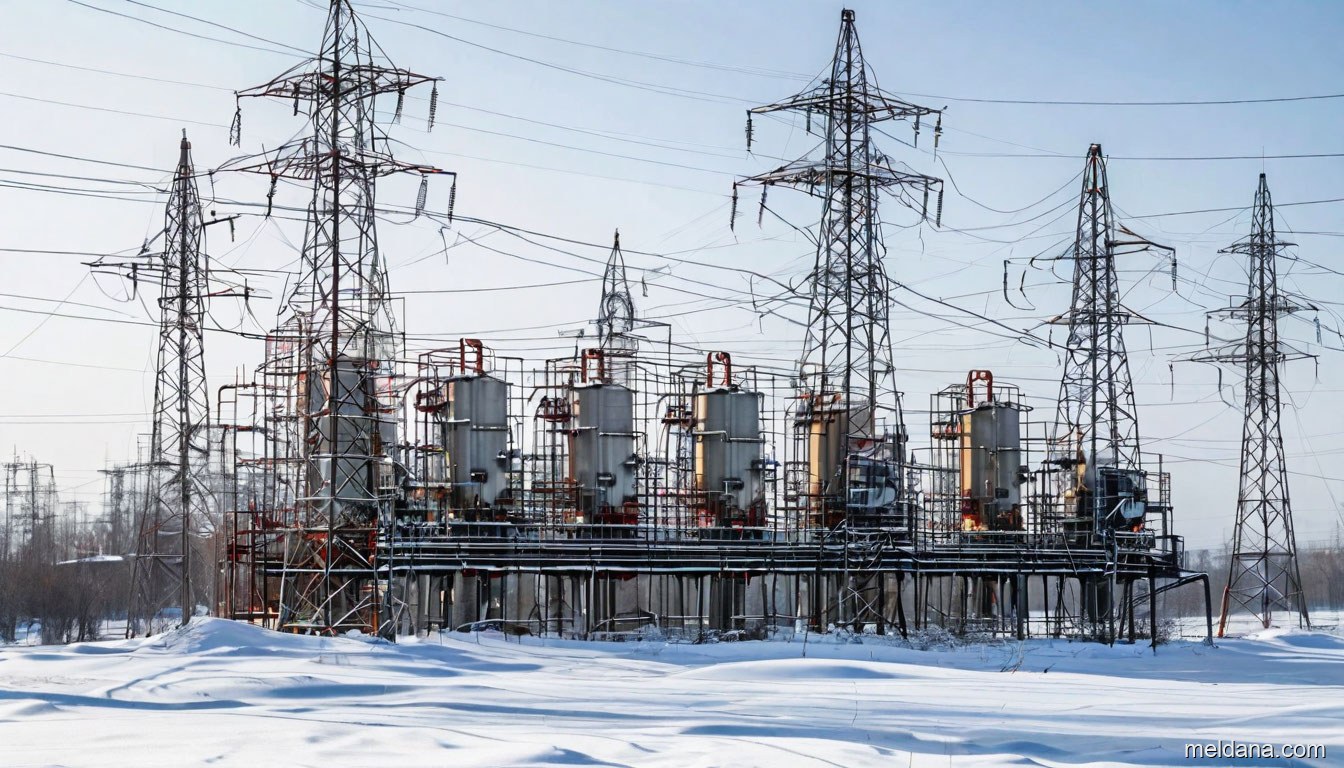

ЗАСЛОН-Д — диэлектрическая защита для энергетики
ЗАСЛОН-Д — суббренд линейки ЗАСЛОН, разработанный специально для объектов с высоковольтным оборудованием: ПС, ОРУ, ТП, ТЭС и ТЭЦ. Ключевое отличие — полное отсутствие токопроводящих элементов в зоне высокого напряжения. Конструкция не создаёт наводок, не требует сложного заземления и безопасна для персонала.
| Элемент | Материал и свойства |
|---|---|
| Диэлектрическая сетка | СВМПЭ (сверхвысокомолекулярный полиэтилен), удельное сопротивление Rv > 10¹⁴ Ом·м; варианты — полиамид, полипропилен, арамид с антипиреном |
| Опоры и каркас | стеклопластик пултрузионный — полный диэлектрик, УФ-стойкий, не корродирует |
| Тросы и крепёж | полимерные тросы СВМПЭ, стеклопластиковый болтовой крепёж — без металла в зоне ВН |
| Пожаробезопасность | класс горючести Г1–НГ, антипиреновая обработка, стойкость к маслам и озону |
Линейка ЗОК ЗАСЛОН и ЗАСЛОН-Д →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Что защищаем на энергообъекте
Силовые трансформаторы и автотрансформаторы, секции ОРУ 35/110/220 кВ, КРУН и КТП, маслохозяйство, релейные щиты и ОПУ. Для трансформатора применяется модульное диэлектрическое укрытие, для секции ОРУ — навесная конструкция, для маслонаполненного оборудования — сетка с антипиреном. Расчёт по СП 542 ведётся в увязке с электрической частью проекта ПС.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
ЗАСЛОН-Д или стальная сетка на ПС
| Критерий | ЗАСЛОН-Д (диэлектрик) | Стальная сетка |
|---|---|---|
| В зоне высокого напряжения | безопасна, полный диэлектрик | риск перекрытия и КЗ |
| Электромагнитные наводки | отсутствуют | есть |
| Обслуживание у токоведущих частей | безопасно для персонала | повышенный риск |
| Соответствие ПУЭ + СП 542 | да | ограниченно |
Стоимость
Цена диэлектрической ЗОК зависит от класса напряжения, габаритов оборудования и класса угрозы. Ориентир: укрытие трансформатора — от 1,8 млн ₽, комплект для секции ОРУ — индивидуально по проекту. Работаем по 223-ФЗ и 44-ФЗ, НДС 22%, СРО. Точный расчёт — после аудита энергообъекта по СП 542.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Чем диэлектрическая сетка лучше стальной на подстанции?
Из чего сделана сетка ЗАСЛОН-Д?
Держит ли полимерная сетка удар дрона?
Можно ли смонтировать на действующей подстанции?
Соответствует ли решение требованиям для объектов ТЭК?
